YF24型圓形分離電連接器

特點簡介

■ 芯數：56芯

■ 適用于戰略戰術武器系統、航天運載系統的級間電氣線路連接和系統與地面設備的電路連接，以及

其它工業設備的電氣連接

■ 采用鎖套—鋼球—拉桿式連接機構

■ 連接方式為螺紋旋合

■ 分離方式為機械解鎖強制分離

■ 插座密封并設有復合型錯層防火焰機構，能承受短時間850℃高溫火焰燒蝕；

■ 產品體積小、重量輕

技術特性a

■ 環境溫度： -55℃～+125℃

■ 接觸電阻：Φ1.0接觸件≤8mΩ  Φ1.6接觸件≤5mΩ

■ 絕緣電阻： ≥5000MΩ

■ 介質耐壓： 1000V

■ 正弦振動： 10Hz～2000Hz，200m/s2

■ 隨機振動： 0.6G2／Hz

■ 沖 擊： 1200m/s2

■ 離 心： 1000m/s2

■ 密 封 性： 插座承受1MPa氣壓差無泄漏

■ 機械分離： 58.8N～117.6N

■ 機械壽命： 500次

■ 接觸件特性： 48個5A接觸件、7個10A接觸件和1個1553B總線接觸件（或40A接觸件）

型譜排列

YF24 -    56    T     J

①                  ② ③  ④

① 主稱代號：YF24

② 接觸件數目：56

③ 電連接器類別：T-插頭；Z-插座

④ 接觸件類別： J-插針；K-插孔；

標志示例：

YF24-56TJ

此標志表示接觸件數目為56，接觸件為插針的YF24插頭

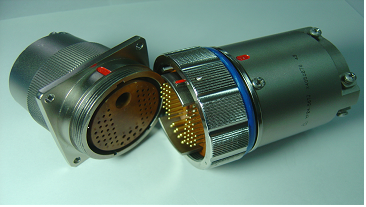

產品立體圖

插頭YF24-56TJ                    插座YF24-56ZK

YF24插合后尺寸                      安裝開孔尺寸
