YF25型圓形分離電連接器

特點簡介

■ 適用于空間狹小，需要快速連接和分離的場合

■ 采用鎖套—鋼球—拉桿式連接機構

■ 連接方式為直插式

■ 分離方式為機械解鎖強制分離

■ 采用絞線式彈性插針，接觸密度高

■ 產品體積小、重量輕

技術特性

■ 環境溫度： -55℃～+125℃

■ 接觸電阻： ≤8mΩ

■ 絕緣電阻： ≥5000MΩ

■ 介質耐壓： 1000V

■ 正弦振動： 10Hz～2000Hz，300m/s2

■ 隨機振動： 0.6G2／Hz

■ 沖 擊： 980m/s2

■ 機械分離： 15N～30N

■ 機械壽命： 500次

■ 接觸件特性：16個5A接觸件

型譜排列

YF25 -    16  T     J

①      ②  ③    ④

標志示例

YF25-16ZJ

此標志表示接觸件數目為16，接觸件為插針的YF25插座

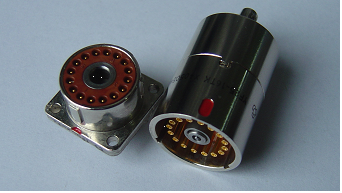

插頭YF25-16TK               插座YF25-16ZJ

YF25插合后尺寸                       安裝開孔尺寸
