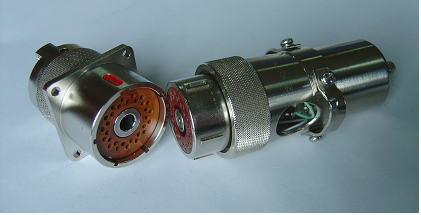

YF23型圓形脫落電連接器

特點簡介

■ 芯數：30芯

■ 適用于戰略戰術武器系統、航天運載系統、以

及系統與地面設備的電氣連接和分離

■ 采用鎖套—鋼球—拉桿式連接機構

■ 連接方式為直插式

■ 分離方式為電磁和機械解鎖強制分離

■ 采用絞線式彈性插針，接觸密度高

■ 插座密封設有防火焰機構，能承受短時間

1093℃高溫火焰燒蝕

■  產品體積小、重量輕、防雨、防塵

技術特性

■ 環境溫度： -65℃～+125℃

■ 接觸電阻： ≤10mΩ

■ 絕緣電阻： ≥5000MΩ

■ 介質耐壓： 1000V

■ 正弦振動： 10Hz～2000Hz、200m/s2

■ 隨機振動： 0.4G2／Hz

■ 沖 擊： 980m/s2

■ 加 速 度： 500m/s2

■ 密 封 性： 插座承受0.3MPa氣壓差無泄漏

■ 機械分離： 15N～40N

■ 電磁分離： DC 28V±3V

■ 機械壽命： 500次

■ 接觸件特性：30個5A接觸件

型譜排列

YF23-30TJD分離方式：機械分離不標注；D-電磁分離

插頭YF23-30TJD                                插頭YF23-30TJD

YF23 插合后尺寸                     安裝開孔尺寸
