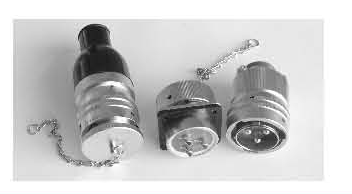

Y50DX系列
本系列產品為產品內輸送電源的連接器
工作溫度：-55℃～+125℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
密封性：耐壓0.2MPa
防鹽霧，防潮濕，防霉菌性能等符合GJB101A-97標準的要求。
電氣性能
接觸電阻及額定電流
接觸件規格mm | φ2.5 | φ3 | φ3.5 | φ4 | φ5 | φ6 | φ7 | φ9 | φ12 |
接觸電阻mΩ | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
額定電流A | 25 | 50 | 50 | 60 | 75 | 100 | 100 | 150 | 250 |
額定電壓、耐電壓及絕緣體
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻MΩ |
常溫常壓 | 500 | 1500 | ≥3000 |
濕熱 | 500 | 500 | ≥20 |
高溫 | 250 | — | ≥50 |
低氣壓條件4.39KPa | 300 | 375 | — |
機械性能
殼體：高強度鋁合金材料，不銹鋼
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳、噴沙鍍鎳
絕緣體：耐熱熱塑性材料
接觸件：銅合金材料 表面鍍金
機械壽命：500次
訂貨標記說明：
Y50DX II 12 04 T K 2 H-40
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①Y50DX-Y50電源系列圓形電連接器 X代表類別型號焊接膠封
②鍵位標記 X共有5鍵位I Ⅱ Ⅲ Ⅳ Ⅴ （不表注為默認Ⅲ鍵位）
③殼體號 12號殼體
④接觸件數 04芯
⑤殼體類別 T-插頭 Z-插座
⑥接觸件類別 J-插針 K-插孔
⑦插頭尾部形式或插座安裝方式
插頭尾部形式： 1接地式 2夾線板式 3簡封式 4防波抗拉式 5彎頭護線式 6彈簧護線式
插座安裝形式： 10 方形法蘭式 11圓形法蘭式 14螺母并緊式 10-2方法蘭帶電纜罩 S-穿墻式接觸件
⑧表面處理： H 陽極氧化發黑 L陽極氧化軍綠 S 化學鍍鎳（銀白色） NI 噴砂鍍鎳（銀白磨砂）
⑨殼體材料： 無標志-鋁合金 40 不銹鋼
類別號形式表
符號 | X | Q | P | N | H | A |
代表意義 | 焊接膠封 | 壓接屏蔽膠封 | 焊接屏蔽膠封 | 壓接膠封 | 玻璃燒結密封 | 印制板焊接膠封 |
鍵槽鍵位
標識代號 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ |
鍵位字母 | V | Y | I | L | T |
與主鍵Ⅲ的角度 | 157 | 102 | 0 | 135 | 146 |
插座外形及安裝尺寸
殼體號 | A | L | M | K | D | B | d | H |
12 | 27 | 26.5 | 14.5 | 16 | 20 | 21 | 3.6 | 20 |
14 | 30 | 26.5 | 14.5 | 16 | 23 | 23 | 3.6 | 23 |
16 | 33 | 26.5 | 14.5 | 16 | 26 | 25 | 3.6 | 26 |
18 | 36 | 26.5 | 14.5 | 16 | 29 | 27 | 3.6 | 29 |
20 | 39 | 26.5 | 14.5 | 16.7 | 33 | 29 | 3.6 | 32 |
22 | 42 | 26.5 | 14.5 | 16.7 | 35 | 32 | 3.6 | 35 |
24 | 45 | 26.5 | 14.5 | 16.7 | 38 | 35 | 3.6 | 38 |
32 | 60 | 32 | 15 | 18 | 50 | 50 | 4.5 | 51 |
D404插座外形及安裝尺寸
Y50DX系列接點排列（裝針絕緣體插合面正視圖）
