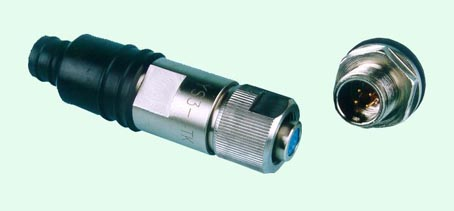

YS3型圓形水下電連接器
●螺紋連接，使用方便
●外殼采用耐海水腐蝕的材料
●具有徑向水密結構，裝拆電纜方便等特點
適用范圍
YS3型圓形水下電連接器主要應用于各種水下裝置的電子電氣設備之間的電路連接。
使用環境條件
工作溫度 -40℃～85℃
工作水深 不大于100m
正弦振動 10～2000Hz 加速度98m/s2
碰 撞 加速度392m/s2
主要技術特性
工作電流 5A
接觸電阻 壽命前≤10mΩ
壽命后≤15mΩ
絕緣電阻
室溫環境條件 | 高溫條件 | 水中條件 | 濕熱條件 |
≥1000MΩ | ≥500MΩ | ≥100MΩ | ≥20MΩ |
耐 電 壓 AC 1000Vrms
靜水壓力 1Mpa（水壓）
型號標志
代號 | YS | 3 | - | 4 | Z | J | 14 |
序號 | ① | ② | ③ | ④ | ⑤ | ⑥ |
① 圓形水下電連接器
② 設計序號
③ 芯數： 4
④ 電連接器類別：T-插頭，Z-插座
⑤ 接觸件類型：J-插針，K-插孔
⑥ 插座安裝形式：14-螺母固定式
注： ⑥-插座安裝方式標志只有插座有，插頭無該標志。
機械壽命 300次
外形及安裝尺寸
插頭
插座
接觸件孔位排列（插針插合面正視圖）
