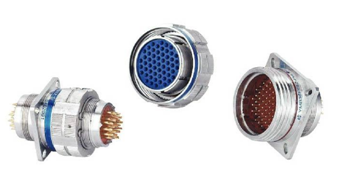

特點簡介
YMA系列一卡口式快速連接
YMB系列一螺紋防松連接
適用于潮濕、浸水等惡劣環境下的設備與電纜、電纜與電纜之間的電氣連接
可耐50米水深密封
插頭插座端接方式均為焊接
五鍵定位具有盲插和防錯插功能
高可靠的雙曲面線簧插孔使連接器插拔柔和，接觸電阻小
插頭插座既可裝針，也可裝孔
技術特性
機械性能
-殼體：不銹鋼鈍化，也可根據用戶需要采用銅合金鍛面鍍鎳
-絕緣體：熱固性材料
-封線體和密封圈：硅橡膠
-接觸件：銅合金鍍金
-振動：頻率10~2000HZ 加速度196m/s2
-沖擊：加速度980m/s2
-恒加速度：980m/s2
-機械壽命：1000次
電氣性能
-接觸電阻及額定電流
接觸件規格mm | 接觸件電阻mΩ | 額定電流A | 焊接筒內徑mm |
Φ1.0 | 5 | 5 | Φ1.3 |
Φ1.5 | 2.5 | 10 | Φ1.8 |
Φ2.0 | 1.25 | 20 | Φ2.5 |
Φ3.0 | 0.75 | 40 | Φ3.4 |
-額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻 |
常溫狀態 | 500 | 1500 | ≥5000 |
濕熱狀態 | 500 | 1125 | ≥100 |
低氣壓條件（1Kpa） | 250 | 300 | -------- |
-抗電磁干擾屏蔽：100MHz~1GHz時，最小衰減為60dB
環境性能
-使用溫度：-55℃~200℃
-相對濕度：60℃時，達95%。
-密封性能：浸水深度0~50米
-耐環境性能：不銹鋼---1000小時，銅合金---500小時，鋁合金---48小時。
-電連接器還具有良好的防霉菌、防沙塵等性能。
型號命名
注：
1、表示電連接器時，型號標記采用分數形式。插座標記寫作分子，插頭標記寫作分母（可僅標明插頭殼體鍍層及結構形式）中間用斜線隔開，見型號標記舉例。
2、插頭、插座型號在產品上直接標出，電連接器型號供用戶訂貨和公司生產、經營管理使用。
3、可供選配的附件單獨訂貨，具體內容見后。
型號標記舉例
-插座：YMA系列14號殼體，裝3芯插孔，短殼體，尾部無螺紋，不銹鈍化，W鍵位，
型號標記為：YMA14F3K1D40（W）
-插頭：YMA系列14號殼體，裝3芯插針，尾部有螺紋，可選配附件，不銹鋼鈍化，
W鍵位，型號標記為：YMA14T3Z1P40（W）
-整套電連接型號為：YMA14F3K1D40（W）/P40（W）
YMA、YMB系列插頭、插座重量表（殼體材料：不銹鋼）
殼體號 | 插頭 | 插座（尾部無螺紋） | 插座（尾部有螺紋） |
14 | 40 | 37 | 38 |
18 | 52 | 48 | 50 |
22 | 68 | 60 | 62 |
24 | 83 | 66 | 69 |
27 | 100 | 81 | 85 |
30 | 124 | 92 | 97 |
33 | 142 | 103 | 108 |
36 | 160 | 117 | 123 |
39 | 176 | 146 | 152 |
注：表中數值為該殼體號各種接點排列裝針、裝孔時的平均數值，所有數據僅供參考。
外形尺寸
YMA系列（卡口式快速鏈接）
殼體號 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
14 | 22.0 | M14×1 | 14.0 | 16.8 | 25.0 | 18.0 | 19.0 | 14.5 | 18.0~19.0 |
18 | 26.0 | M18×1 | 18.0 | 20.8 | 27.0 | 21.0 | 22.0 | 18.5 | 21.0~22.0 |
22 | 30.0 | M22×1 | 22.0 | 24.8 | 30.0 | 24.0 | 24.0 | 22.5 | 23.0~24.5 |
24 | 32.0 | M24×1 | 24.0 | 26.8 | 33.0 | 25.0 | 27.0 | 24.5 | 25.0~27.0 |
27 | 35.0 | M27×1 | 27.0 | 29.8 | 36.0 | 27.0 | 30.0 | 27.5 | 27.0~30.0 |
30 | 38.0 | M30×1 | 30.0 | 32.8 | 39.0 | 29.0 | 32.0 | 30.5 | 29.0~32.0 |
33 | 41.0 | M33×1 | 33.0 | 35.8 | 42.0 | 31.0 | 34.0 | 33.5 | 31.0~34.5 |
36 | 44.0 | M36×1 | 36.0 | 38.8 | 45.0 | 33.0 | 37.0 | 36.5 | 33.0~37.0 |
39 | 47.0 | M39×1 | 39.0 | 41.8 | 48.0 | 35.5 | 39.0 | 39.5 | 35.5~39.0 |
YMB系列（螺紋防松連接）
殼體號 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
14 | 25.0 | M14×1 | 14.0 | 19.1 | 25.0 | 18.0 | 19.0 | 14.5 | 18.0~19.0 |
18 | 29.4 | M18×1 | 18.0 | 22.3 | 27.0 | 21.0 | 22.0 | 18.5 | 21.0~22.0 |
22 | 32.4 | M22×1 | 22.0 | 25.4 | 30.0 | 24.0 | 24.0 | 22.5 | 24.0~24.0 |
24 | 35.6 | M24×1 | 24.0 | 30.2 | 33.0 | 25.0 | 27.0 | 24.5 | 25.0~27.0 |
27 | 38.6 | M27×1 | 27.0 | 31.8 | 36.0 | 27.0 | 30.0 | 27.5 | 27.0~30.0 |
30 | 41.7 | M30×1 | 30.0 | 34.8 | 39.0 | 29.0 | 32.0 | 30.5 | 29.0~32.0 |
33 | 44.8 | M33×1 | 33.0 | 38.1 | 42.0 | 31.0 | 34.0 | 33.5 | 31.0~34.0 |
36 | 48.1 | M36×1 | 36.0 | 41.2 | 45.0 | 33.0 | 37.0 | 36.5 | 33.0~37.0 |
39 | 51.0 | M39×1 | 39.0 | 44.5 | 48.0 | 35.5 | 39.0 | 39.5 | 35.5~39.0 |
YMA、YMB系列穿墻密封轉接座
殼體號 | D1 | D2 |
14 | 16.8 | 30.0 |
18 | 20.8 | 24.0 |
22 | 24.8 | 38.0 |
24 | 26.8 | 40.0 |
27 | 29.8 | 43.0 |
30 | 32.8 | 46.0 |
33 | 35.8 | 49.0 |
36 | 38.8 | 52.0 |
39 | 41.8 | 55.0 |
殼體號 | D1 | D2 |
14 | 20 | 32.0 |
18 | 24 | 37.0 |
22 | 28 | 40.0 |
24 | 30 | 43.0 |
27 | 34 | 46.0 |
30 | 36 | 49.0 |
33 | 40 | 52.0 |
36 | 42 | 55.0 |
39 | 46 | 58.0 |
殼體號 | YMA-S-M1D | YMB-S-M1D | ||
D | P | D | P | |
14 | 20.2 | 19.2 | 22.2 | 21 |
18 | 24.2 | 23.2 | 25.2 | 24 |
22 | 27.2 | 26.2 | 28.2 | 27 |
24 | 30.2 | 29.2 | 33.2 | 32 |
27 | 33.2 | 32.2 | 34.2 | 33.1 |
30 | 36.2 | 35.2 | 37.2 | 36.2 |
33 | 39.2 | 38.2 | 42.2 | 41 |
36 | 42.2 | 41.2 | 45.2 | 44 |
39 | 45.2 | 44.2 | 48.2 | 47 |
YMA、YMB系列接點排列（裝針絕緣體插合面視圖）
YM系列電連接器
YMC系列電連接器
適用于潮濕、浸水等惡劣環境下的設備與電纜、電纜與電纜之間的電器連接
可耐50米水深密封
卡口式快速連接
插頭端接方式均為壓接，插座為焊接
五鍵定位具有盲插和防錯插功能
高可靠的雙曲面線簧插孔使連接器插拔柔和，接觸阻小
插頭插座既可裝針，也可裝孔
技術特性
機械性能
-殼體：不銹鋼鈍化，也可根據用戶需要采用銅合金鍛面鍍鎳
-絕緣體：熱固性材料
-封線體和密封圈：硅橡膠
-接觸件：銅合金鍍金
-振動：頻率10~2000HZ 加速度196m/s2
-沖擊：加速度980m/s2
-恒加速度：980m/s2
-機械壽命：1000次
電氣性能
-接觸電阻及額定電流
接觸件規格mm | 接觸件電阻mΩ | 額定電流A | 焊接筒內徑mm |
Φ1.0 | 5 | 5 | Φ1.3 |
Φ1.5 | 2.5 | 10 | Φ1.8 |
Φ2.0 | 1.25 | 20 | Φ2.5 |
Φ3.0 | 0.75 | 40 | Φ3.4 |
-額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻 |
常溫狀態 | 500 | 1500 | ≥5000 |
濕熱狀態 | 500 | 1125 | ≥100 |
低氣壓條件（1Kpa） | 250 | 300 | -------- |
-抗電磁干擾屏蔽：100MHz~1GHz時，最小衰減為60dB
環境性能
-使用溫度：-55℃~200℃
-相對濕度：60℃時，達95%。
-密封性能：浸水深度0~50米
-耐環境性能：不銹鋼---1000小時，銅合金---500小時，鋁合金---48小時。
-電連接器還具有良好的防霉菌、防沙塵等性能。
型號命名
注：
1、表示電連接器時，型號標記采用分數形式。插座標記寫作分子，插頭標記寫作分母（可僅標明插頭殼體鍍層及結構形式）中間用斜線而開，見型號標記舉例。
2、插頭、插座型號在產品上直接標出，電連接器型號供用戶訂貨和公司生產、經營管理使用。
3、可供選配的附件單獨訂貨，具體內容見后。
型號標記舉例
-插座：YMC系列22號殼體，裝7芯插孔，尾部有螺紋，可選配附件，不銹鋼鈍化，W建委，
型號標記為：YMA22F7K1D40（W）
-插頭：YMC系列22號殼體，裝7芯插針，尾部有螺紋，可選配附件，不銹鋼鈍化，
W鍵位，型號標記為：YMC22T7Z1P40（W）
-整套電連接型號為：YMA22F7K1D40（W）/P40（W）
YMC系列插頭、插座重量表（殼體材料：不銹鋼） 單位（克）
殼體號 | 插頭 | 插座（尾部無螺紋） | 插座（尾部有螺紋） |
18 | 52 | 48 | 50 |
22 | 68 | 60 | 62 |
24 | 83 | 66 | 69 |
27 | 100 | 81 | 85 |
30 | 124 | 92 | 97 |
33 | 142 | 103 | 108 |
36 | 160 | 117 | 123 |
39 | 176 | 146 | 152 |
42 | 192 | 175 | 181 |
注：表中數值為該殼體號各種接點排列裝針、裝孔時的平均數值，所有數據僅供參考。
外形尺寸
殼體號 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
18 | 26.0 | M18×1 | 18.0 | 20.8 | 27.0 | 21.0 | 22.0 | 18.5 | 21.0~22.0 |
22 | 30.0 | M22×1 | 22.0 | 24.8 | 30.0 | 23.0 | 24.0 | 22.5 | 23.0~24.5 |
24 | 32.0 | M24×1 | 24.0 | 26.8 | 33.0 | 25.0 | 27.0 | 24.5 | 25.0~27.0 |
27 | 35.0 | M27×1 | 27.0 | 29.8 | 36.0 | 27.0 | 30.0 | 27.5 | 27.0~30.0 |
30 | 38.0 | M30×1 | 30.0 | 32.8 | 39.0 | 29.0 | 32.0 | 30.5 | 29.0~32.0 |
33 | 41.0 | M33×1 | 33.0 | 35.8 | 42.0 | 31.0 | 34.0 | 33.5 | 31.0~34.5 |
36 | 44.0 | M36×1 | 36.0 | 38.8 | 45.0 | 33.0 | 37.0 | 36.5 | 33.0~37.0 |
39 | 47.0 | M39×1 | 39.0 | 41.8 | 48.0 | 35.5 | 39.0 | 39.5 | 35.5~39.0 |
42 | 50.0 | M42×1 | 42.0 | 44.8 | 51.0 | 38.0 | 41.5 | 42.5 | 38.0~41.5 |
穿墻密封轉接座 YMC-S-M1D40
殼體號 | D1 | D2 |
18 | 20.8 | 34.0 |
22 | 24.8 | 38.0 |
24 | 26.8 | 40.0 |
27 | 29.8 | 43.0 |
30 | 32.8 | 46.0 |
33 | 35.8 | 49.0 |
36 | 38.8 | 52.0 |
39 | 41.8 | 55.0 |
42 | 44.8 | 58.0 |
YMC系列壓接接觸件規格及適配工具
規格mm | 壓接筒內徑mm | 壓接筒外徑mm | 壓接導線截面/mm2 | 壓接工具/定位器代號 | 取裝工具 |
Φ1.0 | Φ1.3 | Φ2.1 | 0.75 | XCXY/DWQ-01 | XCQZ-Φ1.0 |
Φ1.5 | Φ1.8 | Φ2.8 | 1.20、1.50 | XCXY/DWQ-01 | XCQZ-Φ1.5 |
Φ2.0 | Φ2.5 | Φ2.5 | 2.50、3.00 | XCXY/DWQ-01 | XCQZ-Φ2.0 |
Φ3.0 | Φ3.4 | Φ4.6 | 5.00 | XCXY/DWQ-01 | XCQZ-Φ3.0 |
YMC系列接點排列（裝針絕緣體插合面視圖）
YM系列電連接器
YMD系列電連接器
三頭螺紋防松快速連接
適用于潮濕、浸水等惡劣環境下的設備與電纜、電纜與電纜之間的電氣連接
頭、座插合后可耐50米水深密封
適用于大電流傳輸
插頭、插座端接方式均為焊接
五鍵定位具有盲插和防錯插功能
高可靠的冠帶孔使連接器插拔柔和，接觸電阻小
插頭插座既可裝針，也可裝孔
主要技術性能
機械性能
-殼體：不銹鋼鈍化，也可根據用戶需要采用銅合金鍛面鍍鎳或鋁合金化學鍍鎳
-絕緣體：熱固性材料
-封線體和密封圈：硅橡膠
-接觸件：銅合金鍍金
-機械壽命：1000次
電氣性能
-接觸電阻及額定電流
接觸件規格mm | 接觸件電阻mΩ | 額定電流A | 焊接筒內徑mm |
Φ5.0 | 0.75 | 75 | Φ6.5 |
Φ7.5 | 0.60 | 100 | Φ8.0 |
Φ9.1 | 0.40 | 150 | Φ10.0 |
-額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻 |
常溫狀態 | 500 | 2300 | ≥5000 |
濕熱狀態 | 500 | 750 | ≥100 |
低氣壓條件（1Kpa） | 250 | 300 | -------- |
水密狀態 | 500 | 750 | ≥100 |
環境性能
-使用溫度：-55℃~200℃
-相對濕度：60℃時，達95%。
-振動：頻率10~2000HZ 加速度196m/s2
-沖擊：加速度980m/s2
-恒加速度：980m/s2
-密封性能：浸水深度0~50米
-耐環境性能：不銹鋼---1000小時，銅合金---500小時，鋁合金---48小時。
-電連接器還具有良好的防霉菌、防沙塵等性能。
YMD系列接點排列（裝針絕緣體插合面視圖）
外形尺寸
殼體號 | C | D |
36 | 48 | 36 |
39 | 51 | 39 |
42 | 54.6 | 42 |
45 | 57.6 | 45 |
插頭 YMD-T-P
插座 YMD-F-P
殼體號 | A | B | D | E | F | H | d | e |
36 | 3.2 | 45 | 36 | 33 | 37 | 41.2 | 36.5 | 33.0~37.0 |
39 | 4.4 | 48 | 39 | 39 | -- | 44.5 | 39.5 | 39.0 |
42 | 4.4 | 50 | 42 | 42 | -- | 47.6 | 42.5 | 41.0 |
45 | 4.4 | 52 | 45 | 45 | -- | 50.8 | 45.5 | 42.0 |
YM系列連接器
YMG系列電連接器
卡口式快速連接
插頭插座端接方式均為焊接
五鍵定位具有盲插和防錯插功能
高可靠的雙曲面線簧插孔使連接器插拔柔和，接觸阻小
插頭、插座既可裝針，也可裝孔
防淋雨密封
技術特性
機械性能
-殼體：不銹鋼鈍化，也可根據用戶需要采用銅合金鍛面鍍鎳或鋁合金化學鍍鎳
-絕緣體：熱固性材料
-封線體和密封圈：硅橡膠
-接觸件：銅合金鍍金
-振動：頻率10~2000HZ 加速度196m/s2
-沖擊：加速度980m/s2
-恒加速度：980m/s2
-機械壽命：1000次
電氣性能
-接觸電阻及額定電流
接觸件規格mm | 接觸件電阻mΩ | 額定電流A | 焊接筒內徑mm |
Φ0.635 | 25 | 1 | Φ0.8 |
Φ1.0 | 5 | 5 | Φ1.3 |
Φ1.5 | 2.5 | 10 | Φ1.8 |
Φ2.0 | 1.25 | 20 | Φ2.5 |
Φ3.0 | 0.75 | 40 | Φ3.4 |
-額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻 |
常溫狀態 | 500 | 1500 | ≥5000 |
濕熱狀態 | 500 | 1125 | ≥100 |
低氣壓條件（1Kpa） | 250 | 300 | -------- |
-抗電磁干擾屏蔽：100MHz~1GHz時，最小衰減為45dB
環境性能
-使用溫度：-55℃~+200℃
-相對濕度：60℃時，達95%。
-密封性能：浸水深度0~50米
-耐環境性能：不銹鋼---1000小時，銅合金---500小時，鋁合金---48小時。
-電連接器還具有良好的防霉菌、防沙塵等性能。
型號命名
注：
1、表示電連接器時，型號標記采用分數形式。插座標記寫作分子，插頭標記寫作分母（可僅標明插頭殼體鍍層及結構形式）中間用斜線而開。
2、插頭、插座型號在產品上直接標出，電連接器型號供用戶訂貨和公司生產、經營管理使用。
舉例
插座：YMG系列16號殼體，裝3芯插孔，尾部無螺紋，可選配件，不銹鋼鈍化，N鍵位，
型號標記為：YMG16F3K1D40
插頭：YMG系列14號殼體，裝3芯插針，尾部有螺紋，可選配附件，不銹鋼鈍化，N鍵位，
型號標記為：YMG16T3Z1P40
整套電連接型號為：YMG16F3K1P40/P40
YMG系列接點排列（裝針絕緣體插合面視圖）
YMG系列接點排列（裝針絕緣體插合面視圖）
YMG系列接點排列（裝針絕緣體插合面視圖）
外形尺寸
殼體號 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
16 | 24.0 | M16×1 | 16 | 17.2 | 25.0 | 16.0 | 19.0 | 16.5 | 16.0~19.0 |
18 | 26.0 | M18×1 | 18 | 19.2 | 27.0 | 18.0 | 21.5 | 18.0 | 18.0~21.5 |
20 | 28.0 | M20×1 | 20 | 21.2 | 28.0 | 20.0 | 22.5 | 20.0 | 20.0~22.5 |
22 | 30.0 | M22×1 | 22 | 23.2 | 30.0 | 21.0 | 24.0 | 21.0 | 21.0~24.0 |
24 | 32.0 | M24×1 | 24 | 25.2 | 32.0 | 23.0 | 26.0 | 23.0 | 23.0~26.0 |
27 | 35.0 | M27×1 | 27 | 28.2 | 34.5 | 25.0 | 28.0 | 25.0 | 25.0~28.0 |
30 | 38.0 | M30×1 | 30 | 31.2 | 36.0 | 27.0 | 30.5 | 27.0 | 27.0~30.5 |
33 | 41.0 | M33×1 | 33 | 34.2 | 39.0 | 29.0 | 32.0 | 29.0 | 29.0~32.0 |
36 | 44.0 | M36×1 | 36 | 37.2 | 42.0 | 32.0 | 35.0 | 32.0 | 32.0~35.0 |
39 | 47.0 | M39×1 | 39 | 40.2 | 45.0 | 35.0 | 38.0 | 35.0 | 35.0~38.0 |
YM系列附件（適用于YM各系列）
插頭、插座密封蓋
用于YMA、YMB、YMC、YMD系列的插頭插座密封蓋可耐50米水深密封
用于YMG系列的插頭插座密封蓋可防雨密封。
型號命名
外形尺寸
適用于YMA、YMC
殼體號 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 |
D | 22.0 | 26.0 | 30.0 | 32.0 | 35.0 | 38.0 | 41.0 | 44.0 | 47.0 | 50.0 |
適用于YMB系列
殼體號 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
A | 25.0 | 29.4 | 32.4 | 35.6 | 38.5 | 41.7 | 44.9 | 48.0 | 51.0 |
L | 100 | 100 | 100 | 100 | 100 | 120 | 120 | 120 | 120 |
適用于YMD系列
殼體號 | 36 | 39 | 42 | 45 |
D | 48 | 51 | 54.6 | 57.6 |
適用于YMG系列
殼體號 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
A | 24 | 28 | 30 | 32 | 34 | 37 | 40 | 43 | 46 | 50 |
B | 21 | 23 | 25 | 27 | 29 | 32 | 35 | 35 | 38 | 41 |
電纜尾夾
電纜尾夾用于尾部電纜的夾緊，包括直式和彎式兩種結構，以及其他改型結構，如通過加裝轉接套使得一種殼體號可以有更多的出線口直徑供選擇。
[特點]
1、有直式和彎式兩種結構可選。
2、抗拉、抗振動、抗沖擊能力強。
3、具有電磁兼容功能，可實現360°屏蔽效果，滿足特殊需要。
4、通過0形圈實現與電連接器的密封。
5、內部密封膠套具有良好的密封性能，有效地放水、防沙塵并夾緊電纜。可在水下50米深處可靠使用
外形尺寸
適用于YMA、YMB、YMC、YMD系列
型號 | A | 螺紋B | C | L |
YM14AP40 | 23 | M14×1 | 3、5、6 | 78 |
YM18AP40 | 27 | M18×1 | 5、7、9 | 79 |
YM22AP40 | 31 | M22×1 | 7、10、13 | 78 |
YM24AP40 | 33 | M24×1 | 7、10、13、16 | 82 |
YM27AP40 | 36 | M27×1 | 10、13、16、18.5 | 79 |
YM30AP40 | 39 | M30×1 | 10、13、16、19、22 | 78 |
YM33AP40 | 42 | M33×1 | 13、16、19、22、24.5 | 79 |
YM36AP40 | 45 | M36×1 | 17、19、22、25、27.5 | 80 |
YM39AP40 | 48 | M39×1 | 19、22、25、28、30.5 | 79 |
YM42AP40 | 51 | M42×1 | 22、25、28、31、33.5 | 81 |
型號 | A | 螺紋B | C | D | L |
YM1824AP4001 | 33 | M18×1 | 7、10、13、16 | 34 | 84 |
YM2430AP4001 | 39 | M24×1 | 10、13、16、19、22 | 36.5 | 83 |
YM2733AP4001 | 42 | M27×1 | 13、16、19、22、24.5 | 40 | 84 |
YM3036AP4001 | 45 | M30×1 | 17、19、22、25、27.5 | 48 | 85 |
YM3342AP4001 | 51 | M33×1 | 22、25、28、31、33.5 | 54 | 86 |
YM3942AP4001 | 51 | M39×1 | 22、25、28、31、33.5 | 54 | 86 |
型號 | A | 螺紋B | 出口直徑C |
YM14AP4002 | 23 | M14×1 | 3、5、6 |
YM18AP4002 | 27 | M18×1 | 5、7、9 |
YM22AP4002 | 31 | M22×1 | 7、10、13 |
YM24AP4002 | 33 | M24×1 | 7、10、13、16 |
YM27AP4002 | 36 | M27×1 | 10、13、16、18.5 |
YM30AP4002 | 39 | M30×1 | 10、13、16、19、22 |
YM33AP4002 | 42 | M33×1 | 13、16、19、22、25 |
YM36AP4002 | 45 | M36×1 | 17、19、22、25、28 |
YM39AP4002 | 48 | M39×1 | 19、22、25、28、30.5 |
YM42AP4002 | 51 | M42×1 | 22、25、28、31、34 |
型號 | A | 螺紋B | C |
YM18AP4003 | 31 | M18×1 | 7、10、13、16 |
YM24AP4003 | 39 | M24×1 | 10、13、16、19、22 |
YM27AP4003 | 42 | M27×1 | 13、16、19、22、25 |
YM30AP4003 | 45 | M30×1 | 17、19、22、25、28 |
YM33AP4003 | 51 | M33×1 | 22、25、28、31、34 |
YM39AP4003 | 51 | M39×1 | 22、25、28、31、34 |
型號 | A | 螺紋B | C | E | L |
YM14GP40 | 23 | M14×1 | 3、5、6 | 37 | 58 |
YM18GP40 | 27 | M18×1 | 5、7、9 | 40 | 60.5 |
YM22GP40 | 31 | M22×1 | 7、10、13 | 43 | 64 |
YM24GP40 | 33 | M24×1 | 7、10、13、16 | 45 | 67 |
YM27GP40 | 36 | M27×1 | 10、13、16、18.5 | 47 | 78.5 |
YM30GP40 | 39 | M30×1 | 10、13、16、19、22 | 49 | 82 |
YM33GP40 | 42 | M33×1 | 13、16、19、22、24.5 | 51 | 85.5 |
YM36GP40 | 45 | M36×1 | 17、19、22、25、28 | 52 | 90 |
YM39GP40 | 48 | M39×1 | 19、22、25、28、30.5 | 53 | 90.5 |
YM42GP40 | 51 | M42×1 | 22、25、28、31、33.5 | 55 | 96 |
型號 | A | 螺紋B | 出線口直徑C | D | L |
YM1824GP4001 | 33 | M18×1 | 7、10、13、16 | 45 | 67 |
YM2430 GP4001 | 39 | M24×1 | 10、13、16、19、22 | 49 | 82 |
YM2733 GP4001 | 42 | M27×1 | 13、16、19、22、24.5 | 51 | 85.5 |
YM3036 GP4001 | 45 | M30×1 | 17、19、22、25、27.5 | 52 | 90 |
YM3342 GP4001 | 51 | M33×1 | 22、25、28、31、33.5 | 55 | 96 |
YM3942 GP4001 | 51 | M39×1 | 22、25、28、31、31.5 | 55 | 96 |
型號 | A | 螺紋B | 出現口直徑C | L |
YMG16AP40 | 26 | M16×1 | 5、7 | 78 |
YMG18AP40 | 27 | M18×1 | 5、7、9 | 79 |
YMG20AP40 | 30 | M20×1 | 7、11 | 78 |
YMG22AP40 | 31 | M22×1 | 7、10、13 | 78 |
YMG24AP40 | 33 | M24×1 | 7、10、13、16 | 82 |
YMG27AP40 | 36 | M27×1 | 10、13、16、18.5 | 79 |
YMG30AP40 | 39 | M30×1 | 10、13、16、19、22 | 78 |
YMG33AP40 | 42 | M33×1 | 13、16、19、22、24.5 | 79 |
YMG36AP40 | 45 | M36×1 | 17、19、22、25、27.5 | 80 |
YMG39AP40 | 48 | M39×1 | 19、22、25、28、30.5 | 79 |
型號 | A | 螺紋B | 出現口直徑C | D | L |
YMG16AP4001 | 33 | M16×1 | 7、10、13、16 | 34 | 87 |
YMG18AP4001 | 36 | M18×1 | 10、13、16、18.5 | 32 | 83 |
YMG20AP4001 | 31 | M20×1 | 7、10、13 | 27 | 84 |
YMG24AP4001 | 39 | M24×1 | 10、13、16、19 | 36.5 | 82 |
YMG27AP4001 | 45 | M27×1 | 17、19、22、25、27.5 | 48 | 85 |
YMG30AP4001 | 45 | M30×1 | 17、19、22、25、27.5 | 48 | 85 |
YMG33AP4001 | 51 | M33×1 | 22、25、28、31、33.5 | 54 | 86 |
YMG36AP4001 | 51 | M36×1 | 22、25、28、31、33.5 | 54 | 86 |
YMG39AP4001 | 51 | M39×1 | 22、25、28、31、33.5 | 54 | 86 |
彎式電纜尾夾使用方法
裝配步驟：
1、附件拆散：緊擰螺釘1、緊擰螺釘2從附件中擰出，轉接套擰出，壓緊螺帽擰下，壓緊圈、屏蔽圈、膠圈、墊圈、取出襯套取出（當襯套不好取出時，可先將套筒前端的O型圈取出，可從左端取出襯套）。
2、將轉接套使用扳手擰上連接器插頭，擰緊；擰上緊定螺釘1。
3、依以下次序將零件套在電纜上：1.壓緊螺帽 2.壓緊圈 3.墊圈（1個） 4.膠圈 5.墊圈（1個） 6.套筒中間螺帽部件 7.襯套。
4、剝線，外層絕緣皮剝去長度43~48mm、屏蔽網保留30mm以上。
5、焊接插頭接觸件。
6、將襯套向前推，抵上轉接套斷齒，將屏蔽網覆蓋在襯套外環槽上，使用散屏蔽網的捆緊在襯套環槽內，接點可適當焊接，焊接不能太大；剪去過長的屏蔽網。
7、將中間螺帽、套筒向前推，將襯套裝入套筒內(襯套的鉚要與套筒的槽對齊)，將中間螺帽擰緊在轉接套上，擰上緊定螺釘2。
8、將墊圈、膠圈、墊圈、壓緊圈依次推入套筒內。
9、使用扳手擰上壓緊螺帽。
10、在壓緊螺帽上裝上壓板、螺釘、彈簧墊圈，擰緊螺釘加緊電纜。
11、附件安裝完畢。
直式電纜尾夾使用方法
裝配步驟：
1、附件拆散：緊擰螺釘1、緊擰螺釘2從附件中擰出，轉接套擰出，壓緊螺帽擰下，壓緊圈、屏蔽圈、膠圈、墊圈、取出襯套取出（當襯套不好取出時，可先將套筒前端的O型圈取出，可從左端取出襯套）。
2、先將轉接套使用扳手擰上連接器插頭，擰緊；擰上緊定螺釘1。
3、依以下次序將零件套在電纜上：1.壓緊螺帽 2.壓緊圈 3.墊圈（1個） 4.膠圈 5.墊圈（1個） 6.屏蔽圈 7.套筒中間螺帽部件 8.襯套。
4、剝線，外層絕緣皮剝去長度43~48mm、屏蔽網保留30mm以上。
5、焊接插頭接觸件。
6、將襯套向前推，抵上轉接套斷齒，將屏蔽網覆蓋在襯套外環槽上，使用散屏蔽網的捆緊在襯套環槽內，接點可適當焊接，焊接不能太大；剪去過長的屏蔽網。
7、將中間螺帽、套筒向前推，將襯套裝入套筒內(襯套的鉚要與套筒的槽對齊)，將中間螺帽擰緊在轉接套上，擰上緊定螺釘2。
8、將屏蔽圈、墊圈、膠圈、墊圈、壓緊圈依次推入套筒內。
9、使用扳手擰上壓緊螺帽。
10、在壓緊螺帽上裝上壓板、螺釘、彈簧墊圈，擰緊螺釘加緊電纜。
11、附件安裝完畢。
