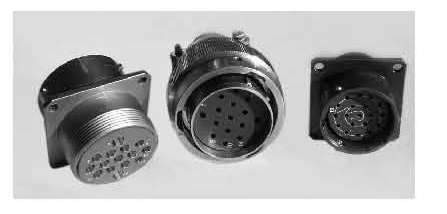

XCG系列圓形電連接器
簡 介
本系列產品是在XC基礎上開發的高性能產品，可與XC型完全互換。可靠的
密封性能：頭、座內部的密封層設計，使連接器具有密封性，可承受0.3大氣壓的
壓差。頭、座之間的密封設計，使接觸件與外部環境完全隔離，密封性好，防水汽
能力強。快速安全的連接系統，操作簡便、連接可靠。
技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求
電氣性能
接觸電阻及額定電流
接觸件規格mm | 接觸電阻mΩ | 額定電流A | 焊線筒內徑mm |
φ1.0 | ≤5 | 5 | φ1.4 |
φ1.5 | ≤2.5 | 10 | φ2.0 |
φ2.0 | ≤1.25 | 20 | φ2.5 |
φ3.0 | ≤0.75 | 40 | φ3.0 |
φ4.5 | ≤0.35 | 60 | φ3.0 |
額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻MΩ |
常溫常壓 | 500 | ≥1500 | ≥5000 |
濕溫狀態 | 500 | ≥750 | ≥100 |
低氣壓條件1KPa | 150 | ≥200 | — |
外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次
標記代號及意義
說明：1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
注：該系列產品的外形尺寸與XC系列相同
XCG系列接點排列（裝針絕緣體插合面視圖）
