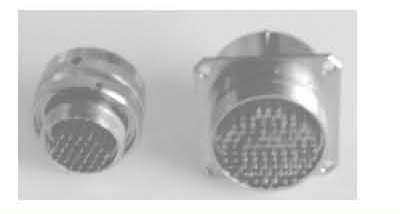

XCF系列圓形電連接器
簡 介
該產品接點密度等效于MIL-C-38999-1系列。特點是密度高、體積小重量輕。
有7-129芯，9種孔位排列。其它性能與XCE基本相同。
主要技術性能
機械性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求
電氣性能
接觸電阻及額定電流
接觸件φ0.635mm
接觸電阻≤0.025Ω
額定電流1A
額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻MΩ |
常溫常壓 | 250 | 1000 | ≥500 |
濕熱 | 250 | 750 | ≥20 |
低氣壓條件1KPa | 115 | 200 | — |
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次
標記代號及意義
注：1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、插頭、插座型號在產品上直接標出，電連接器型號供用戶訂貨和公司生產、經營管理用。
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
例如：XCF系列14型裝鍍金插孔插座，接觸件芯數為10芯，殼體化學鍍鎳，N鍵位
型號為：XCF14F10K1P1
XCF系列14型裝鍍金插針插頭，接觸件芯數為10芯，殼體化學鍍鎳，N鍵位
型號為：XCF14T10Z1P1
整套連接器型號為：XCF14F10K1P1/P1
外形尺寸
XCF插頭
殼體號 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D1 | 19.5 | 21.5 | 25.5 | 29.5 | 31.5 | 34.5 | 37.5 | 40.5 | 43.5 |
D2 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
L | 25.5 | 28.5 | |||||||
XCF插座(XCF插座帶螺紋和不帶螺紋兩種外形尺寸相同，圖形以帶螺紋為例)
殼體號 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D1 | 13.7 | 15.7 | 19.7 | 23.7 | 25.7 | 28.7 | 31.7 | 34.7 | 37.7 |
D2 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
B | 23 | 25 | 27.5 | 30 | 32 | 34.5 | 36.5 | 39.5 | 41 |
E | 17 | 19 | 21.5 | 24 | 26 | 28 | 30 | 32.5 | 34 |
L | 25.5 | 28.5 | |||||||
XCF插座面板開孔建議尺寸
殼體號 | 12 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
D | 12.5 | 14.5 | 18.5 | 22.5 | 24.5 | 27.5 | 30.3 | 33.5 | 36.5 |
E | 17 | 19 | 21.5 | 24 | 26 | 28 | 30 | 32.5 | 34 |
XCF系列接點排列（裝針絕緣體插合面視圖）
