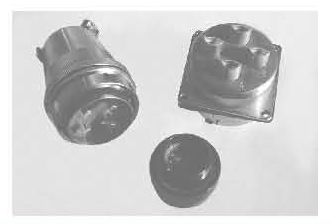

XCD系列圓形點連接器
簡 介
本系列產品專供電源使用。卡口快速連接，插座有方法蘭安裝和螺母安裝兩種方式。
雙曲面線簧插孔，五種識別鍵位。插頭、插座既可裝針，亦可裝孔。與導線端接采用焊
接方式。廣泛應用于大電流條件下的電連接。
技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求。
電氣性能
接觸電阻及額定電流
接觸件規格mm | 接觸電阻mΩ | 額定電流A | 焊線筒內徑mm |
φ4.5 | ≤0.35 | 60 | φ5.5 |
φ5.5 | ≤0.3 | 100 | φ6 |
φ7.5 | ≤0.2 | 150 | φ8.5 |
額定電壓、耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻MΩ |
常溫狀態 | 500 | ≥1500 | ≥5000 |
濕熱狀態 | 500 | ≥750 | ≥100 |
外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次
標記代號及意義
說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、對于選配附件的差頭（座）可在其標記代號后加+在寫出所選附件。
接點排列
外形尺寸
與導線采用焊接連接
插頭
接點排列代號 | 36-4 | 39-4 | 45-4 |
D1 | 46 | 49 | 55 |
D2 | 36 | 39 | 45 |
方盤插座（尾部有螺紋）
接點排列代號 | D1 | D2 | D3 | B | E |
36-4 | 37.7 | 36 | 3.2 | 41 | 34 |
39-4 | 40.7 | 39 | 3.2 | 43 | 36 |
45-4 | 46.7 | 45 | 3.7 | 49 | 42 |
螺母緊固插座
接點排列代號 | D1 | D2 | B | F |
36-4 | 42 | 37.7 | 54 | 19 |
39-4 | 45 | 40.7 | 56 | 20 |
45-4 | 51 | 46.7 | 62 | 22.5 |
