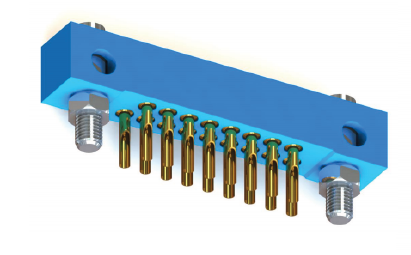

CJ系列電連接器
該系列電連接器具有接觸電阻小，抗振動、耐沖擊等特點，產品廣泛用于無線電裝置、電子計算機及繼電器等行業的電氣連接。可與CJ系列電連接器互換、對接。
一、主要技術性能
環境溫度：熱塑類絕緣體：-55℃～+125℃
熱固類絕緣體：-55℃～+200℃
相對濕度：40℃時，達95%
振 動：頻率10～2000Hz，加速度170m/s2
沖 擊：加速度294m/s2
額定電壓：250V
介質耐壓：1000V
絕緣電阻：常溫≥500MΩ，濕熱≥20MΩ
機械壽命：插拔1000次
接觸電阻及接觸電流：
接觸件直徑（mm） | Φ0.8 | Φ1.0 | Φ1.5 | Φ2.0 | Φ3.0 |
額定電流（A） | 2 | 5 | 10 | 20 | 40 |
接觸電阻（mΩ） | ≤15 | ≤5 | ≤2.5 | ≤1.25 | ≤0.75 |
二、標記說明
1、 主稱代號：CJ—表示矩形電連接器
2、 設計序號：2，3，4···標出數字
3、 3、連接器類型：T—表示插頭裝針 Z—表述插座裝線簧式插孔 Z1—表示插座裝片簧式插孔 S—表示插頭裝線簧式插孔 S1—表示插頭裝片簧式插孔 P—表示插座裝針
4、 接觸體數量：14，20，29，30，50···標出數字
5、 接觸體端接形式：H—表示焊接 Y—表示壓接
6、 接觸體鍍層：J—表示鍍金 不標注—表示鍍銀
7、 改型代號：表示改型產品-01，-02······
三、連接器外形及安裝尺寸
插頭CJ2T20HJ
插座CJ2Z20HJ
插頭CJ3S14HJ
CJ3S20HJ
14芯
20芯
插座CJ3P14HJ
CJ3P20HJ
14芯
20芯
插頭CJ4S14HJ
CJ4S20HJ
插座CJ4P14HJ
CJ4P20HJ
系列號 | L | L1 | N |
CJ4P14HJ/HJ | 27.5 | 20 | 4 |
CJ4P20HJ/HJ | 32.5 | 25 | 6 |
插頭CJ5T30H
插座CJ5Z30H
插頭CJ19T29HJ
CJ19T50HJ
插座 CJ19Z29HJ
CJ19Z50HJ
系列號 | L | L1 | L2 | N |
CJ19Z29J/HJ | 62 | 50 | 34 | 9 |
CJ19Z29J/HJ | 80 | 68 | 52 | 16 |
注：該兩種規格的插頭、插座還有適用于印制板電路連接的產品。產品型號為CY31Z29BJ/WJ CY31Z50BJ/WJ,具體結構尺寸見CY系列產品系列圖17.
插頭CJ20TS36YJ
插座CJ20TP36YJ
插頭CJ21S20H
插座CJ21P20H
