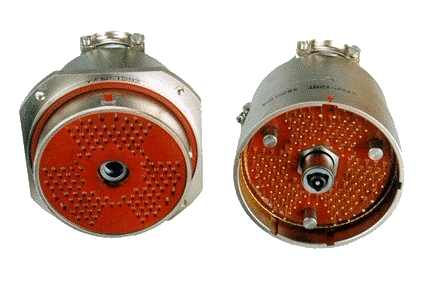

YF5型高真空分離電連接器
●適用于空間飛行器的部件與部件之間的電路連接和瞬間快速分離；
●連接方式為手輪式；
●分離方式為電磁和機械解鎖分離。
使用環境條件
工作溫度 -55℃～85℃
相對濕度 40±2℃時相對濕度90%～95%
工作氣壓 101.33kPa～6.67Pa
高 真 空 溫度為50±2℃，真空度為1.33×10-6Pa
溫度為-50±3℃，真空度為1.33×10-9Pa
正弦振動 10～50Hz 單振幅1mm
50～2000Hz 加速度98m/s2
沖 擊 加速度686m/s2
加 速 度 加速度245m/s2
耐 輻 照
電子輻照 能量1MeV累積通量1015e/cm2
質子輻照 能量6.8MeV累積通量1013P/cm2
主要技術特性
接觸件特性
插針直徑（mm） | 1 | 1.5 | ||||
工作電流（A） | 3 | 10 | ||||
接觸電阻（mΩ） | ≤5 | ≤3 | ||||
接觸件數目 | 121 | 6 | ||||
絕緣電阻
標準大氣條件 | 高溫條件 | 潮濕條件 |
≥1000MΩ | ≥500MΩ | ≥20MΩ |
耐電壓
標準大氣條件 | AC 1000Vrms |
高溫條件 | AC 1000Vrms |
低氣壓條件 | AC 200Vrms |
潮濕條件 | AC 500Vrms |
機械分離力 35N～100N
電磁分離
分離電壓 DC 20V～30V
分離電流 ≤5A
分離時間 ≤0.1s
機械壽命 100次
執行標準
Q/Ag1.047-85《YF5型127芯高真空分離電連接器技術條件》
型號標志
代號 | YF | 5 | - | 127 | T |
序號 | ① | ② | ③ | ④ |
① 圓形分離電連接器
② 設計序號
③ 芯數：127
④ 電連接器類別：T-插頭，Z-插座
外形及安裝尺寸
接觸件孔位排列（插頭插合面正視圖）
型號規格
目前已有規格品種如下：YF5-127T、YF5-127Z。
