YD圓形連接器系列

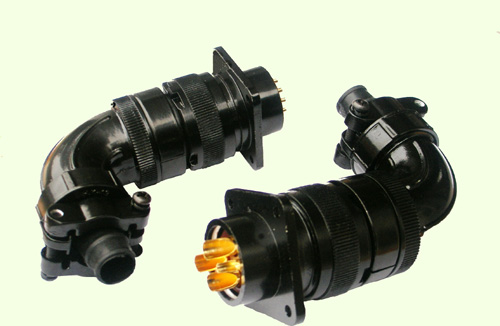

YD圓形連接器系列，適用于機電設備動力和控制線路的電氣連接，有接裝置，可防塵防水。它適合于我國伺服電機制造業的配套要求，同時為進口伺服電機企業尋求國產化提供服務。絕緣部分采用新型的熱固性塑料，抗沖擊，耐高溫，不會因焊接時高溫引起材料熔化、變形，部分附件接口螺紋按照Mil-C-5015標準連接器進行設計。

YD系列電連接器執行標準為IEC61984（EN61984）、測試標準為IEC60512，接觸對數量從3芯~86芯，電流從10A~100A。有“先導通后斷開”的加長接地極保護結構。有防塵、防濺水、防濺油的防護結構，防護等級IP54，耦合方式為螺紋式，外形有直式和彎式，插頭的出線方式有屏蔽結構裝金屬軟管夾固式、非屏蔽結構電纜線夾固式。

主要技術特性

環境溫度	-55℃~125℃
相對濕度	溫度為40℃時達98%
大氣壓力	達4.4kpa
振動	振頻10~500HZ
沖擊	頻率40－80次/分
加速度	加速100m/S2
機械壽命	500次

額定電壓和試驗電壓:

工作環境	額定電壓	耐電壓
正常條件下	400V	2000V
溫熱條件下	400V	1500V

絕緣電阻:

正常條件下	高溫條件下	濕熱條件下
≥5000MΩ	≥1000MΩ	≥100MΩ

額定電流和額定電流:

接觸對直徑（mm）	Φ1.5	Φ2.5	Φ3.5	Φ5.5	Φ10
額定電流（A）	10	25	50	100	150
接觸電阻（Ω）	0.0025	0.001	0.0005	0.0003	0.0001

產品型號命名方式:

接觸對排布圖

以下排布圖為針絕緣體端面（與孔絕緣體的耦合面）

YD20
YD20	YD20-2	YD20-3	YD20-4	YD20-5	YD20-5a	YD20-7

YD28
	YD28-4	YD28-4a	YD28-5	YD28-7	YD28-10

	YD28-11	YD28-15

YD32
YD32	YD32-4	YD32-10	YD32-13	YD32-19

YD40
	YD40-5	YD40-9	YD40-16	YD40-17

	YD40-22	YD40-24	YD40-26	YD40-31

YD48
YD48	YD48-5	YD48-7	YD48-27	YD48-38	YD48-42

YD55
YD55	YD55-7	YD55-53	YD55-61	YD55-86

外形尺寸

ZQ\ZP直形防護插座

型號	YD20	YD28	YD32	YD40	YD48	YD55
L	89	96	97	112	115	123
d	36	41	45	54	61	67

ZS\ZR 彎形防護插座

型號	YD20	YD28	YD32	YD40	YD48		YD55
L	77	88	94	104	126		137
d	70	77	82	87	93	103	104

TQ\TP直形插頭

型號	YD20	YD28	YD32	YD40	YD48	YD55
L	87	94	95	110	113	121
d	36	41	45	54	61	67

TS\TR直形插頭

型號	YD20	YD28	YD32	YD40	YD48		YD55
L	77	88	94	104	126		137
d	68	76	80	86	92	102	102

直式

型號	YD20		YD28		YD32		YD40		YD48				YD55
規格	PG9	PG11	PG11	PG13.5	PG13.5	PG16	PG16	PG21	PG16	PG21	PG29	PG36	PG29	PG36
L1	94	97	100	103	105	105	114	118	116	120	125	135	133	143
L2	93	93	99	102	104	105	114	116	116	118	129	138	137	146
d	36		41		45		54		61				67

彎式

型號	YD20		YD28		YD32		YD40		YD48				YD55
規格	PG9	PG11	PG11	PG13.5	PG13.5	PG16	PG16	PG21	PG16	PG21	PG29	PG36	PG29	PG36
L1	83	86	95	98	103	103	110	114	124	128	136	145	143	152
L2	82	85	94	97	102	103	110	112	124	126	139	149	146	156
d	68		76		80		86		92		102		102

插座

尾部出線形式

TP**\TR**金屬軟管接頭ZP**\ZR**

規格金屬軟管內徑ΦmmYD201012YD281215YD321520YD402025YD482532YD553238

TP**\TR**夾固電纜接頭ZP**\ZR**

規格**電纜外徑ΦmmYD2096~9129~12YD28129~121512~15YD321512~152015~20YD402015~202520~25YD482520~253225~32YD553225~323632~36

TP-PG**\TR-PG**塑料軟管接頭ZP-PG**\ZR-PG**

規格**軟管內徑Φmm軟管外徑ΦmmYD20PG91013PG111215.8YD28PG111215.8PG13.514.318.5YD32PG13.514.318.5PG1616.521.2YD40PG1616.521.2PG212328.5YD48PG1616.521.2PG212328.5PG292934.5PG363642YD55PG292934.5PG363642

TP-PG**\TR-PG**密封電纜接頭ZP-PG**\ZR-PG**

規格**電纜外徑ΦmmYD20PG94~8PG115~10YD28PG115~10PG13.56~12YD32PG13.56~12PG1610~14YD40PG1610~14PG2113~18YD48PG1610~14PG2113~18PG2918~25PG3622~32YD55PG2918~25PG3622~32
