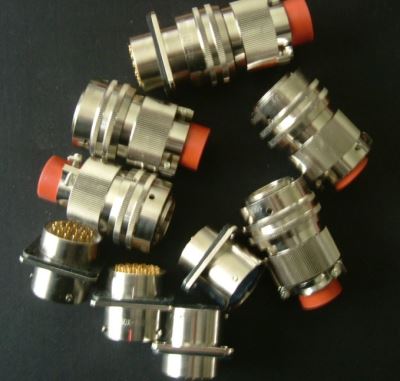

Y50X圓形電連接器包括公制、英制、電源三大類電連接器。具有快捷連接與分離，體積小，重量輕，密封性能好，
抗拉性能優之特點。 插頭電纜罩有七種安裝方式，殼體分屏蔽和非屏蔽。電纜引出有直式和彎式，端接方式為焊接式。品種多，規格全。均參照GJB101A-97，GJB598A-96，MIL-C-26482 等標準的要求
環境性能
工作溫度：-55℃～+125℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
密封性：耐壓0.2MPa
防鹽霧，防潮濕，防霉菌性能等符合GJB101A-97標準的要求。
電氣性能
接觸電阻及額定電流
接觸件規格（mm） | 接觸電阻mΩ | 額定電流(A) |
Φ0.8 | ≤6 | 3 |
Φ1.0 | ≤5 | 5 |
Φ1.5 | ≤3 | 10 |
Φ2.0 | ≤2 | 20 |
Φ2.5 | ≤1.5 | 25 |
額定電壓，耐電壓及絕緣電阻
工作環境 | 額定電壓V | 耐電壓V | 絕緣電阻MΩ |
常溫常壓 | 500 | 1500 | ≥3000 |
濕熱 | 500 | 500 | ≥20 |
高溫 | 250 | - | ≥500 |
低氣壓條件4.39KPa | 300 | 375 | - |
射頻抗干擾衰減值
頻率Hz | 100 | 150 | 200 | 300 | 400 | 600 | 800 | 1000 |
衰減dB | 65 | 60 | 60 | 55 | 55 | 50 | 45 | 45 |
外殼間電連續性：非屏蔽≤200mΩ,屏蔽≤5 Mω
機械性能
殼體：高強度鋁合金材料 不銹鋼
非屏蔽鍍層：陽極氧化著色 黑H、綠L（Ni沙鎳）S：化鎳（Zn鋅）
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳、噴砂鍍鎳
絕緣體：耐熱熱塑性材料
接觸件：銅合金材料表面鍍金
機械壽命：500次
標記代號及訂貨標志
Y50X II 08 02 Z J 10 H -40
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①公制系列 表示Y50X-Y50型公制系列圓形電連接器 X代表類別型號
②鍵位標記 X共有5鍵位I Ⅱ Ⅲ Ⅳ Ⅴ其中Ⅲ不表注出詳見表I與圖I
③殼體號 08 10 12 14 16 18 20 22 24
④接觸件數 2-61
⑤殼體類別 T-插頭 Z-插座
⑥接觸件類別 J-插針 K-插孔
⑦插頭尾部形式或插座安裝方式
插頭尾部形式： 1接地式 2夾線板式 3簡封式 4防波抗拉式 5彎頭護線式 6彈簧護線式
插座安裝形式： 10 方形法蘭式 11圓形法蘭式 14 螺母并緊式 S穿墻座
⑧表面處理： H 陽極氧化發黑 L陽極氧化軍力 S 化學鍍鎳 NI 噴砂鍍鎳
⑨殼體材料： 無標志-鋁合金 40 不銹鋼
鍵位標記
鍵的轉位角如表，角度位置如圖1。
標記代號 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ |
鍵位字母 | V | Y | I | L | T |
與主鍵Ⅱ的角度 | 155° | 95° | 0° | 100° | 150° |
類別號形式表
符號 | X | Q | P | N | H | A |
代表意義 | 焊接膠封 | 壓接屏蔽膠封 | 焊接屏蔽膠封 | 壓接膠封 | 玻璃燒結密封 | 印制板焊接膠封 |
防誤插
在絕緣體外圍上開有不同角度的槽，可以按使用方需要由廠方轉位裝配保證相同規格不同鍵位的頭、座不會誤插。以使相同品種規格的頭、座順利配插。（從插針的插合面看）插頭外形及安裝尺寸
接地壓緊式插頭外形尺寸
