1光-MOS固體繼電器原理

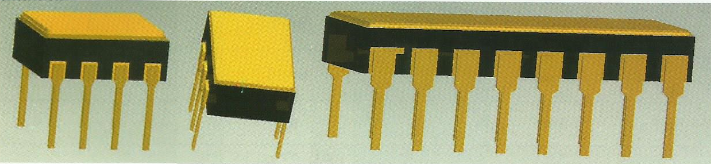

光-MOS 固體繼電器(Optical MOS Relays),又稱微電子繼電器(Microelectronic Relays 簡稱 MER), 也有稱為光伏固體繼電器。它是以發光二極管(LED)、光伏二極管陣列(PVDA)作為隔離耦合器件、 功率場效應管(MOSFET)作為輸出器件集成一體的、具有高速開關切換功能的雙列直插式微型化固體 繼電器。其中光伏二極管陣列芯片PVDA (Photovoltaic diode array),是由多個光敏二極管和功能電路組 成的硅單片集成電路。該系列產品采用微型陶瓷封裝，標準DIP4、DIP6、DIP8、DIP16封裝形式，也 可提供SMD4、SMD6、SMD8、SMD16封裝形式。

2光-M0S固體繼電器特點

?     導通電阻低、輸出特性好，可控制微小

的模擬信號

?     低漏電電流

?     無噪音、高靈敏度，低電流消耗

?     高動作速度，引線間電容很小

?體積小，并可實現多路和多種觸點結構

3光-MOS固體繼電器用途

?     交換機、便攜電話基站、楨中繼等通信

設備

?     計算機及其配套部件

?     測試儀器設備

?     機器人控制、無人搬運車等機械設備

?     超聲波、X射線、心電圖、腦波、CT

等醫療設備

?     電、氣、水等的自動檢測系統

可編程控制器、傳感器驅動器、電源切

換、衛星通信等等

4使用說明

光MOS系列繼電器內部無輸入電限流電阻，用戶使用光MOS系列繼電器時應在滿足繼電器輸入 電流范圍要求的情況下，根據所使用的輸入電源電壓和繼電器輸入電流-輸入壓降特性曲線計算并配置 改阻值。即根據等式R=(V-V_°n)/I計算出輸入電阻阻值，其中V為輸入電壓，Von為二極管導通壓降， I為輸入電流。
